排水板種類及作用

目前國內建筑地下室頂板或屋頂排水產品中，塑料排水板基本已經取代了鵝軟石或陶粒，但在地下室頂板使用上，往往需要承載大量的泥土還有上面的景觀材料及建筑體，面臨著承載能力不足，把普通排水板壓壞壓扁，大大減低了其排水效果。該產品就是在這基礎上改進而來的，通過分散傳導壓力，把回填土的壓力直接傳遞到頂板上，解決了抗壓不足的問題。同時通過提高排水孔位置，縮小排水孔面積，減少根系穿透的幾率，更好的保護地下室頂板。
一、傳統排水板的概況及缺點：

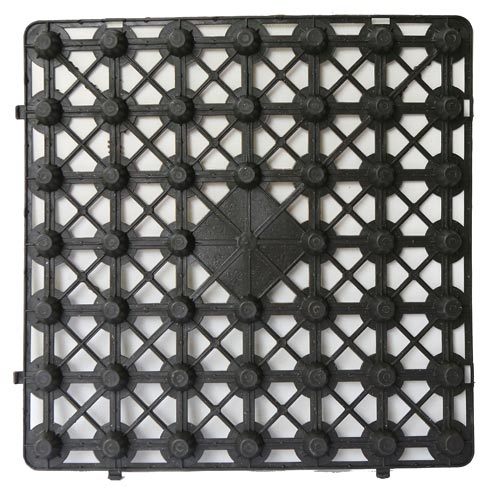

410*410*25

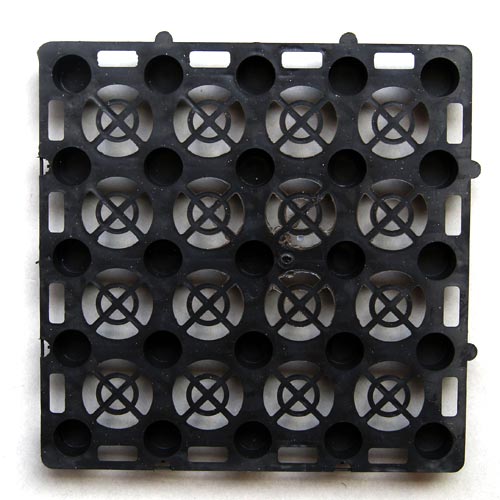

33*33*25小杯

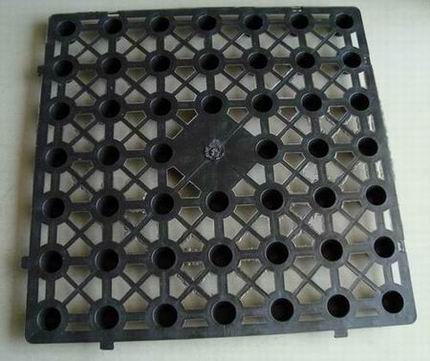

33*33*25大杯
這些排水板在回填土不多，不需要抗很大壓力時能起到很好的排水作用，但是其自身結構上的缺陷導致抗壓能力很底，如果需要回填比較多，就很容易壓壞：

傳統排水板的結構壓力圖
1、承載能力底，容易被壓扁而散失排水功能；
2、植物根系容易穿透而破壞排水效果及影響頂板壽命。
二、改進型排水板

針對傳統排水板的缺點，我公司經過長期的不懈努力，解決了以上連個不足，使得排水板的使用效果有明顯的提高。這款排水板有個傳導壓力的設計，隨著壓力增大泥土壓到反向的凸臺直接傳導到頂板上面，而不會破壞底下的排水間隙。所以該款排水板理論上是無限抗壓的。

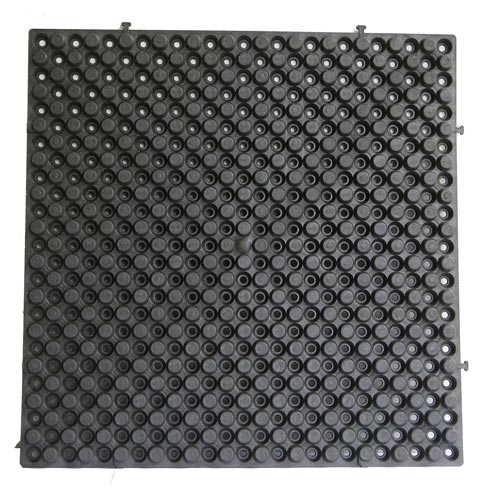

新型排水板500*500*25

注：      代表方面       代表正面      代表排水孔
改進后的結構: 1、把主要壓力直接傳遞到頂板上，抗壓能力提高。
             2、減少根系穿透。

排水板壓力對比圖

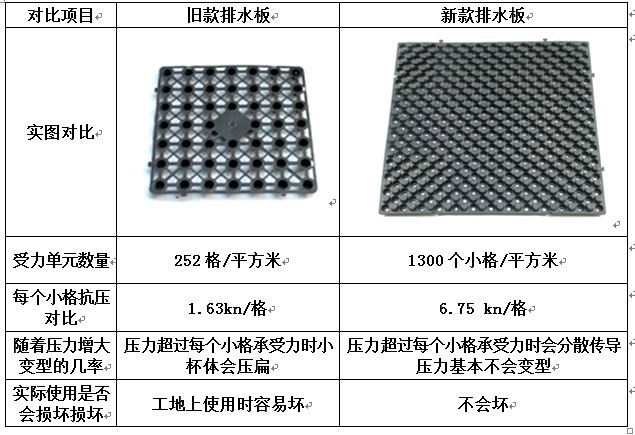

對比項目	舊款排水板	新款排水板
實圖對比	410*410	500*500
受力單元數量	252格/平方米	1300個小格/平方米
每個小格抗壓對比	1.63kn/格	6.75 kn/格
隨著壓力增大變型的幾率	壓力超過每個小格承受力時小杯體會壓扁	壓力超過每個小格承受力時會分散傳導壓力基本不會變型
實際使用是否會損壞損壞	工地上使用時容易壞	不會壞

                                                                                                                      種植土層
                                                                                                                      土工布
                                                                                                                      排水板
                                                                                                                  地下室頂板
整個工程在需在防水全部做好之后才能開工
第一步：清理場地
第二步：鋪設排水板等
第三步：鋪土工布
第四步：回填土
第五步：做景觀綠化

2、友情提示：

目前市場上排水板的款式比較多，選擇的依據一般是看頂板回填土的厚度。如果地板跨度大回填比較高，建議用雙面排水板。普通排水板在高負載的情況下容易變型破損。
1.車庫頂或者屋頂在做好防水層的基地上進行施工，找坡度千分之2.5，整個面積保持不積水就可以。
2.排水板沿頂板邊緣大小支點相互搭接1-2支點，排水板上面覆蓋一層土工布，土工布與土工布邊緣搭接10CM主要目的是為了防止泥水流到排水板下面去，保持排水暢通
3.滿載勞動車不能直接在排水板上行走，可鋪設木板形成通道，以防止排水板損壞。
4.回填土主要及時，避免現場其他工種對排水板，土工布的損壞，最好隨鋪隨填。
5.回填土屬黏性土,建議在土工布上先鋪設5-10CM粗砂再覆土，避免土工布板結，保障其透水性
